製品紹介ナノユース®ZR｜日産化学株式会社無機コロイド

日産化学独自の製造技術によって開発されたジルコニア/チタニアゾルです。
高濃度で安定性に優れた金属酸化物ゾルで、
光学用途、チタン精密鋳造・各種触媒のバインダーとして使用できます。

ナノユース^®ZR　▼: 高濃度、クロルフリーという特徴を有した
水分散ジルコニアゾルです。
チタン精密鋳造・各種触媒のバインダーとして
使用されています。

ナノユース^®OZ／OT　▼: 光学用途向けに開発された水／有機溶媒に分散した
ジルコニア/チタニアゾルです。
高分散性、高屈折率を有しており、
屈折率調整材、反射材として使用できます。

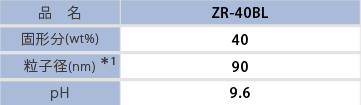

ナノユース^®ZRのラインナップ

*1 動的光散乱法
※上記数値は一般性状であり、規格値ではありません。

ナノユース^®ZRの機能と用途

結合性

乾燥や焼結により粒子同士が結合して硬化

推奨製品:ZR-40BL

用途（例）
精密鋳造、耐火物

耐熱性

高融点のため耐火物などにも適用可能

推奨製品:ZR-40BL

用途（例）
精密鋳造、耐火物

ナノユース^®ZRの基本特性

TEM写真

: ZR-40BL

表面電位

: ZR-40BLはpH6～7に等電位点をもちます。

耐熱性

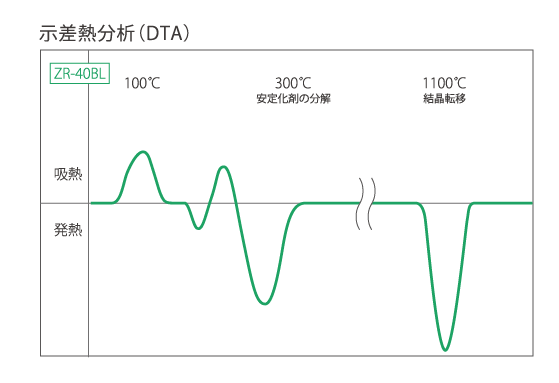

: 図はナノユース^®（ZR-40BL）の乾燥ゲルの熱的変化を、
示差熱分析（DTA）で測定した結果です。
1000℃程度の高温環境下でも
バインダーとして使用できます。

ナノユースOZ／OTのラインナップと物性

ナノユース^®OZ: 水／有機溶媒分散ジルコニアゾルです。
高い耐光性を有しています。

ナノユース^®OT: 水／有機溶媒分散チタニアゾルで、
ジルコニアゾルよりも高い屈折率を有しております。
高屈折率グレード、光活性を抑制した高耐光性グレードを
ラインナップしております。

ZrO2 TiO02

*1:PGME、MIBKに分散可能　*2:動的光散乱法による分散粒子径

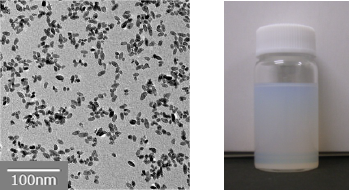

TEM写真と外観写真

: ナノユース^®OZ

: ナノユース^®OT

ナノユース^®OTの基本特性

粒子添加量と膜屈折率

フィラー：OT-RB300M7-20
バインダ：DPHA（6官能アクリル樹脂）
基材：ガラス
膜厚：1μm

粒子添加量を変えることで、
任意の屈折率に調整することが可能です。

耐光性

TiO₂粒子分散液に有機色素（サンセットイエロー）を
添加後、紫外線を照射し、色素含有分散液の吸光度を測定。

色素のみ
（TiO₂粒子無）
OT-RA305
M7-20
アナターゼ型
TiO₂粒子

UV照射時にTiO₂の光活性により、有色色素が分解します。
光活性を抑制した［OT-RA305M7-20］は、
有色色素の分解が大幅に低減しています。

塗膜物性

フィラー：OT-RA305M7-20
バインダ：DPHA（6官能アクリル樹脂）
フィラー添加量：100phr
基材：サファイアガラス
膜厚：1μm

屈折率	1.68
Haze	0%

低Haze、高透明性の塗膜を形成可能です。

ナノユース®ZRのラインナップ

ナノユース®ZRの機能と用途

ナノユース®ZRの基本特性
